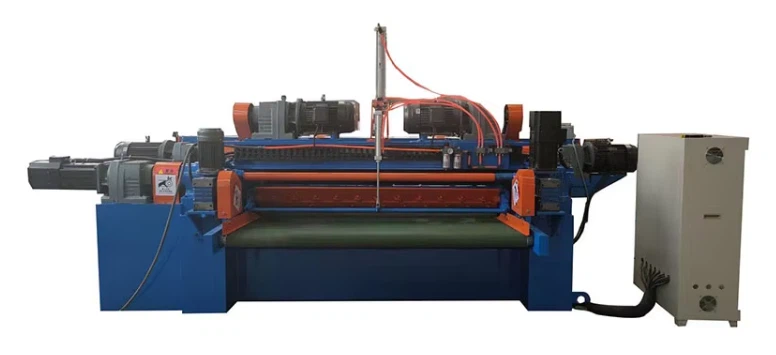

cácmáy bóc vỏ veneerlà một thiết bị quan trọng trong sản xuất ván ép, dùng để bóc gỗ thành các tấm veneer mỏng liên tục. Thiết kế cấu trúc của nó ảnh hưởng trực tiếp đến chất lượng veneer, tính đồng nhất về độ dày và hiệu quả sản xuất. Dưới đây là bảng phân tích chi tiết về các thành phần và chức năng chính của nó.
1. Khung máy (Giường)
- Chức năng: Cung cấp sự hỗ trợ và ổn định về mặt cấu trúc.
- Các tính năng chính:
- Được làm bằng gang-có độ bền cao hoặc thép hàn để chống rung.
Ray dẫn hướng được gia công - chính xác-đảm bảo chuyển động trơn tru của bàn trượt và trục xoay.
2. Hệ thống trục chính (Cơ cấu kẹp)
- Chức năng: Giữ và xoay khúc gỗ trong quá trình bóc.
- Thành phần chính:
- Chuck: Kẹp thủy lực hoặc cơ khí cho các khúc gỗ có đường kính khác nhau.
- Trục truyền động: Chạy bằng động cơ điện (thường có bộ điều khiển tần số thay đổi).
- Ụ sau: Có thể điều chỉnh để căn chỉnh với trục chính, một số mẫu có tính năng định tâm thủy lực.
3. Hệ thống vận chuyển cắt
- Chức năng: Điều khiển chuyển động và góc của dao để có độ dày veneer chính xác.
- Yếu tố quan trọng:
- Dao gọt vỏ: Thép hợp kim có độ cứng-cao, yêu cầu các cạnh sắc.
- Thanh áp suất: Hoạt động với dao để giảm thiểu tình trạng tách veneer và kiểm soát việc kiểm tra mặt sau.
- Cơ chế nguồn cấp dữ liệu: Sử dụng vít me hoặc hệ thống thủy lực để tiến dao theo mỗi vòng quay (xác định độ dày của ván lạng).
- Điều chỉnh góc: Đặt góc hở của dao (thường là 0,5 độ –3 độ) cho các loại gỗ khác nhau.
4. Hệ thống truyền động
- Nguồn điện:
- Động cơ chính: Dẫn động trục chính (15–75 kW, tùy thuộc vào kích cỡ máy).
- Động cơ phụ trợ: Kiểm soát tốc độ nạp, điều chỉnh thanh áp suất, v.v.
- Các loại truyền:
- Bộ truyền động bánh răng/xích (truyền thống).
- Dẫn động thủy lực (điều khiển tốc độ hiện đại, mượt mà hơn).
5. Hệ thống điều khiển
- Chức năng: Tự động hóa các hoạt động và điều chỉnh tham số.
- Tính năng hiện đại:
- Điều khiển PLC hoặc CNC bằng HMI màn hình cảm ứng.
- Tự động điều chỉnh độ dày, tốc độ và áp suất.
- Chẩn đoán lỗi và cảnh báo.
6. Hệ thống phụ trợ
- Veneer cuộn/băng tải: Thu thập các tấm veneer liên tục (một số máy bao gồm máy cuộn tự động).
- Hệ thống bôi trơn: Duy trì hoạt động trơn tru của ray dẫn hướng và vòng bi.
- Hút bụi: Loại bỏ dăm gỗ để có không gian làm việc sạch sẽ hơn.
7. Cơ chế điều chỉnh độ dày
- Nguyên tắc: Tốc độ dao mỗi vòng quay xác định độ dày của veneer (ví dụ: 2 mm mỗi lượt đối với veneer 2 mm).
- Mô hình có độ chính xác cao-: Sử dụng phản hồi vòng{0}}đóng để có độ chính xác trong phạm vi ±0,02 mm.
Tóm tắt quy trình làm việc
- Đang tải: Các khúc gỗ đã được bóc vỏ và làm mềm được gắn trên trục quay.
- Căn chỉnh: Đuôi xe điều chỉnh để đảm bảo vị trí song song.
- Lột da: Khúc gỗ quay trong khi dao tiến về phía trước, tạo ra lớp ván mỏng liên tục.
- đầu ra: Veneer được thu gom qua hệ thống băng tải hoặc cuộn dây.
Xu hướng ngành
- Công nghệ thông minh: Tự động-phát hiện các lỗi trong nhật ký và điều chỉnh tham số thích ứng.
- Hiệu quả cao: Tốc độ lên tới 500 m/phút, thay lưỡi nhanh chóng.
- Thân thiện với môi trường-: Thiết kế có độ ồn thấp, động cơ tiết kiệm năng lượng-.
Hiểu cấu trúc của máy giúp tối ưu hóa hiệu suất-bảo trì dao thường xuyên, hiệu chỉnh thanh áp suất và bôi trơn thích hợp giúp kéo dài tuổi thọ sử dụng và cải thiện chất lượng ván lạng.
